软水机的工作原理和结构图

软水机的工作原理和结构图

发布时间:2019-05-13 09:22 浏览量:0

软水机是应用离子交换技术,通过树脂上的功能离子与水中的钙、镁离子进行交换,从而吸附水中多余的钙、镁离子,达到去除水 垢(碳酸钙或碳酸镁)的目的。软水机中装有软化剂树脂,这种人造的离子交换树脂上有软性矿物质钠,可以与溶解在水中的钙、镁等硬性矿物质发生离子交换 反应,而钠不会以水垢的形式堆积在物体表面上,所以对与它接触的物体危害很小。树脂是一种多孔的、不可溶性交换材料。

下面小编以威世顿软水机工作原理为例来说:当软水器向您供应软水时,称之为“工作状态”。此时,硬水通过房屋的主水管流进软水器中。在软水器的树脂罐中,由成百上千的细小的树脂颗粒组成了树脂床。当硬水流经树脂床时,每个树脂颗粒都会吸引并留住硬度离子。这个过程被称为离子交换,非常类似于磁铁吸引铁屑的过程。不含有硬度离子的水(软化水)从软水器流出并进入房屋的软水管。经过一段时间后,树脂床上会布满硬度离子,因而需要进行清洗,这个清洗的过程就被称为再生或再充。通常再生过程由电子定时器控制,于2:00AM开始。包括以下几个工序或周期。

1.运行:原水在一定的压力,流量下,流经装有离子交换树脂的容器(软水器)树脂中所含的可交换离子Na+与水中的阳离子(Ca++,Mg++, Fe++…等)进行离子交换, 使容器出水的Ca++, Mg++ 含量达到我们的要求。我们把一个软水器所具有的离子交换的能力以工作交换容量表示,其单位可用(mol,eq, ppm, us grains等)

2.注水:盐溶解于水形成盐水,盐水用来清洁树脂颗粒上附着的硬度离子。为了配制盐水,在注水时会流进盐箱的贮盐区,注水周期的长短取决于从上一次再生到您现在所使用的软水量。您的用量越大,注水时间就越长,就会生成更多的盐水。而盐水越多,从树脂床上清洗的硬度离子就越多。

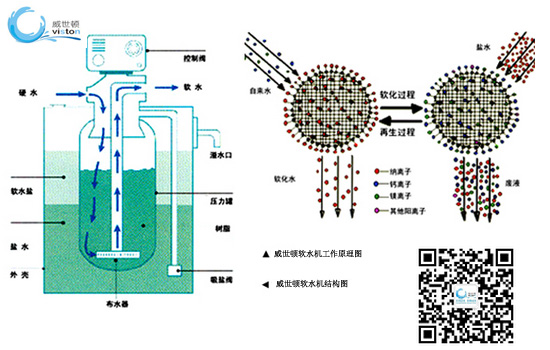

软水机工作原理图

3.再生:再生液在一定浓度,流量下流经失效的树脂层,将树脂还原再生,使其恢复。原有的交换能力(影响再生效果的因素,在后面会专门阐述)。

4.置换:在再生液进完后,交换器膨胀空间及树脂层中还有尚未参与再生交换的盐 液, 为了充分利用这部分盐液,采用小于或相当于再生液流速的清水进行清 洗, 目的是不使清水与再生液产生混合.一般清洗水量为树脂体积的0.5-1倍.

5.吸盐:在吸盐工序中,盐水从贮盐区流出,进入树脂罐。在树脂罐内,盐水将树脂颗粒上的硬度离子分离出来,随水流一起被排出。清洁树脂所需的盐水量取决于:  ——软水器中的树脂容量  ——盐水流过树脂床的速度

6.盐洗:当所有的盐水都流进树脂罐之后,盐水阀关闭。除了盐水流停止流动以外,水流继续和吸盐过程中一样流动。硬度离子和盐水一道从树脂罐中排出。吸盐和盐洗所耗时间各不相同,与注水周期的长短有关。

7.反洗:在反洗工序,会有水流向上流经树脂罐,并以极快的流速冲洗床中残存的铁离子、脏物和沉积物等,然后排放。经过良好的清洗,树指床会浮起膨胀。

8.正洗:目的是清除树脂层中残留的再生废液,通常以正常运行流速清洗至出水合 格为止.

9.盐箱补水:向盐箱注入溶解再生所需盐耗量的水.通常1加仑水可溶解3磅盐.即1立 方米水溶解360kg盐(浓度为26.4%)。为了保证盐箱中的盐液浓度能达到饱和,首先应保证溶解时间不小于6 小时,其次是必须保持盐液箱中.盐平面始终高于水平面。通俗的讲,盐液箱  要做到见盐不见水。

10.快速清洗:反洗之后,水流快速地向下冲洗树脂罐,急流将树脂床压实,使其准备好返回工作状态。经过快速清洗之后,软水器返回工作状态。硬水流进树脂罐,树脂床再度将硬度离子去除。而软水再次流入房屋的软水管。
